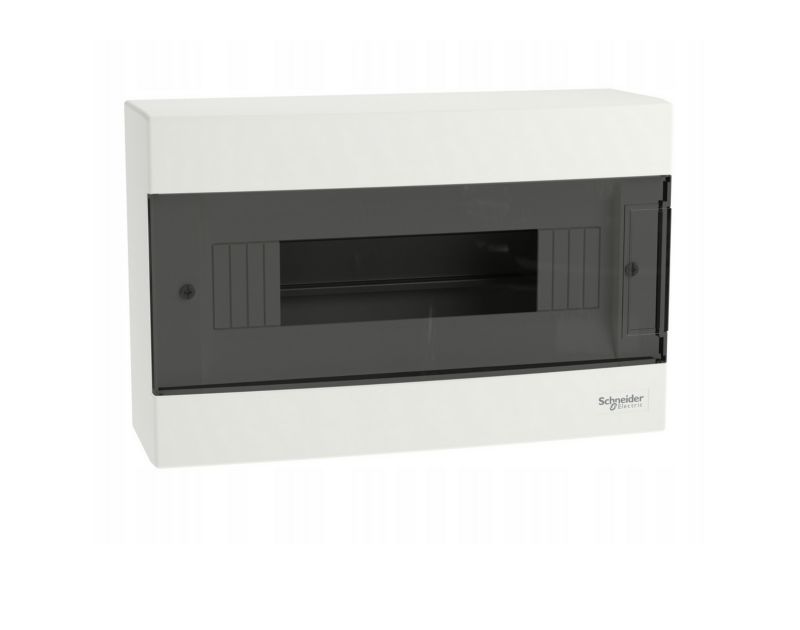

Obudowa natynkowa Schneider Easy9 EU IP40 EZ9EU-1-12-NT-T drzwi transparentne 1/12 1 szt.

Informacje o produkcie

Schneider Electric, Obudowa natynkowa, Easy9 EU IP40 EZ9EU-1-12-NT-T drzwi transparentne 1 rząd 12 modułów/rząd, EZ9EUC112 Parametry uzupełniające Montaż obudowy: Powierzchnia Szerokość w modułach 9 mm: 24 Całkowita liczba modułów 18 mm: 12 Rodzaj szyny: DIN Rodzaj instalacji: Wnętrzowy Zaciski: Ochronny neutralny Ilość zacisków: 1 ziemia (przykręcony) z 8 wyjścia, 1 neutralny (przykręcony) z 8 wyjścia Wyprowadzenia bloku rozdzielczego: 4x 16 mm² + 4 x 10 mm² dla ziemia, 4 x 16 mm² + 4 x 10 mm² dla neutralny Wejście kablowe: Bez Type of door: Przezroczysty Otwieranie drzwi: Odwracalny/nawrotny (180 °) [In] prąd znamionowy: 63 A [Ue] znamionowe napięcie łączeniowe: 400 V Napięcie znamionowe izolacji [Ui]: 500 V Materiał obudowy: Obudowa: plastik samogasnący Szerokość: 285 mm Wysokość: 385 mm Głębokość: 96,5 mm Kolor: Obudowa: Biały (RAL 9003), Drzwi: zadymiony/z nalotem Masa produktu: 0,85 kg Środowisko pracy Normy: IEC 60670-1-24 Odpornośc ogniowa: 650 °C ( 30 min ) zgodnie z IEC 60695-2-10 Stopień ochrony IP: IP40 zgodnie z IEC 60529 (drzwi zamknięte), IP30 zgodnie z IEC 60529 (Drzwi otwarte) Stopień ochrony IK: IK07 zgodnie z IEC 62262 Stopień zabrudzenia: 2 Klasa ochronności: Klasa II Temperatura otoczenia dla pracy urządzenia: -25…60 °C Temperatura otoczenia dla przechowywania: -25…70 °C

Cechy i zalety

Easy9 EU to obudowa natynkowa przeznaczona do aparatury modułowej przede wszystkim w budownictwie mieszkaniowym. Zawiera 1 rząd mieszczący 12 standardowych modułów w rozmiarze 18 mm. Można w niej umieścić wszystkie typy aparatury modułowej. Jest dostarczana z 1 uziemiającą i 1 neutralną listwą zaciskową z ich wspornikiem, a każda listwa zaciskowa ma 8 otworów ( 4x16mm² + 4x10mm²) Posiada odwracalne drzwi pełne w kolorze dymnym, o kącie otwarcia 180°. Kolor obudowy jest biały (RAL 9003). Obudowa dedykowana do montażu wewnątrz pomieszczeń. Stopień ochrony to IP40 przy drzwiach zamkniętych oraz IP30 przy drzwiach otwartych. W obudowie nie ma osłabień na otwory, mogą być one wykonane swobodnie za pomocą wiertarki. Miejscem przeznaczenia są nowe lub remontowane instalacje w budynkach mieszkalnych. Wewnętrzne elementy obudowy to wyjmowany stelaż z szyną DIN oraz przednia pokrywa z wycięciem. Wymiary wynoszą: (W) 285 mm x (S) 185 mm x (G) 96,5 mm, szerokość wyrażona w modułach 18 mm wynosi: 12, obudowa waży 0,85 kg, Obudowa wykonana jest z samogasnącego tworzywa sztucznego. Odporność na płomienie i ciepło wynosi 650°C z czasem trwania 30 min, zgodnie z normą IEC 60695-2-10. Klasa izolacji elektrycznej to klasa II (podwójna izolacja). Stopień zanieczyszczenia wynosi 2. Zgodnie z normą IEC 62262 stopień ochrony IK to IK07. Temperatura pracy wynosi od -25°C do +60°C. Temperatura przechowywania wynosi od -25°C do +70°C. Obudowa jest zgodna z normą IEC 60670-1-24

• Łatwa i szybka instalacja

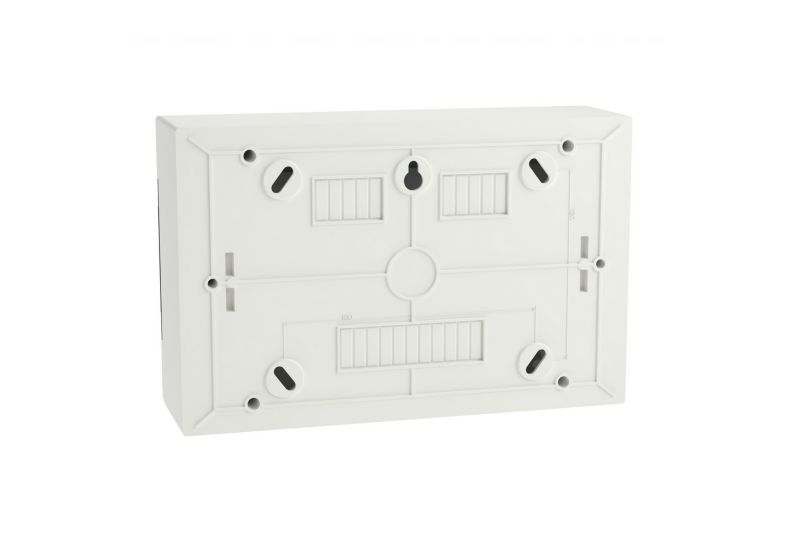

• Pewne mocowanie na ścianie i łatwe poziomowanie przy montażu
• Płaskie drzwi otwierane na prawą lub lewą stronę, otwierane do 180°
• Duża powierzchnia możliwa do wiercenia (wietła koronowe)
• Izolowane bloki N/PE, możliwe do zamocowania w górnej lub dolnej części
