Kotwy do betonu – montaż, rodzaje i zastosowanie

Konstrukcje z betonu, choć wytrzymałe, potrzebują solidnych połączeń, by sprostać budowlanym naciskom. Do mocowań służą m.in. kotwy do betonu. Montaż może przysporzyć nieco kłopotów, jednak z podstawową wiedzą wszystko się uda! Czym właściwie są te elementy łączeń? Jak zamontować kotwy do betonu? Ile to wszystko będzie kosztowało? Wskazówki znajdziesz poniżej.

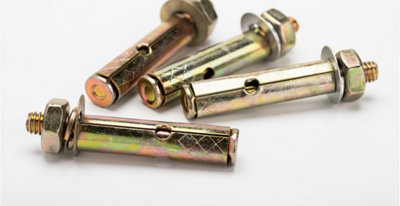

Kotwy do betonu – montaż, rodzaje i zastosowanie

Spis treści:

Kotwy do betonu – co to jest?

Kotwy do betonu to stalowe elementy, za pomocą których łączy się poszczególne części budowlanych konstrukcji. Mocowanie umożliwia przenoszenie obciążeń na beton i zapobiega obrotom lub przesunięciom elementów. Osadzenie kotew w betonie to jeden z najpopularniejszych sposobów na trwałe i solidne mocowania w budownictwie.

Konstrukcje fasad, balustrady, zamontowanie wsporników instalacji – kotwy, zwane też ankierami, mają szerokie zastosowanie. Używa się ich wszędzie tam, gdzie ważne jest bezpieczeństwo połączenia – zarówno wewnątrz, jak i na zewnątrz budynków. Po kotwy bardzo często sięga się także w chwili, gdy konieczny jest montaż w zbrojonym lub spękanym betonie albo skonstruowanie ognioodpornych łączeń.

Kotwy do betonu – kiedy je się stosuje?

Kotwy do betonu są niezastąpione wszędzie tam, gdzie potrzebne jest solidne i trwałe połączenie elementów z betonowym podłożem. Stosuje się je w różnorodnych projektach budowlanych, zarówno w konstrukcjach nowych, jak i podczas remontów czy modernizacji.

Zastosowania kotew do betonu:

  • montaż balustrad i barier ochronnych,
  • instalacja słupów i wsporników,
  • mocowanie fasad i elementów elewacyjnych,
  • budowa konstrukcji stalowych oraz drewnianych,
  • instalacja maszyn i urządzeń przemysłowych.

Kotwy do betonu są również stosowane w sytuacjach wymagających dużej nośności i odporności na obciążenia dynamiczne, na przykład:

  • w miejscach narażonych na wibracje czy ruchy sejsmiczne,
  • przy podłożu spękanym lub osłabionym, gdzie kotwy chemiczne zapewniają dodatkowe bezpieczeństwo, ponieważ nie wywierają naprężeń rozporowych na beton.

Kotwy do betonu – rodzaje

Przeznaczenie i wymagana nośność – to czynniki, które decydują o rodzajach kotew dostępnych na rynku. W zależności od sposobu, w jaki można mocować kotwy betonowe w materiale bazowym, wyróżnia się dwa główne typy: kotwy mechaniczne oraz chemiczne (wklejane).

Kotwy mechaniczne

Jeżeli zależy Ci na szybkim mocowaniu, do którego nie potrzeba specjalnych narzędzi, ani wymagających warunków atmosferycznych, dobrym rozwiązaniem będzie użycie kotew mechanicznych. Najczęściej wykorzystywane są one do łączenia konstrukcji słupów czy wsporników belek. Jednym z ich rodzajów są kotwy pierścieniowe. Są one stosowane tam, gdzie wymagana jest duża wytrzymałość połączenia.

Wystarczy, że wywiercisz w betonie odpowiedniej wielkości otwory i umieścisz w nich stalowe elementy, na przykład klips rozporowy. Obecnie na rynku dostępne są łączniki o zróżnicowanej oraz regulowanej głębokości kotwienia, by zadbać o jeszcze większą wygodę montażu. Kotwy mechaniczne wykonywane są zazwyczaj ze stali ocynkowanej lub nierdzewnej. Mocowanie kotwy w betonie może odbywać się zarówno poprzez wkręcanie, jak i wbijanie elementów do podłoża.

Kotwy chemiczne

Kotwy do betonu chemiczne łączą się z materiałem bazowym na zasadzie „wklejania”, wiązania chemicznego. Najczęściej przyjmują one postać żywicy, którą umieszcza się do przyszykowanych otworów. Mocowanie kotwami chemicznymi daje solidny i trwały efekt – konstrukcja staje się odporna nawet na bardzo duże obciążenia.

Na ten rodzaj łączenia nie działają siły rozporu, więc nie wywiera on naprężeń na podłożu, co jest dodatkowym atutem. Dlatego mogą to być plastikowe kołki. Kotwy wklejane są używane najczęściej do różnego rodzaju przebudowań, montaży np. umywalek czy w celu umocnienia konstrukcji budowlanych. Dużym atutem tych kotew jest ich uniwersalność – możesz ich używać nawet w wymagającym podłożu, dobierając preferowany punkt mocowania (od prętów zbrojeniowych do gwintowanych o różnej średnicy oraz głębokości zakotwiczenia). Kotwy chemiczne są odporne na drgania i można je montować nawet bardzo blisko siebie, także w betonie zarysowanym.

Dowiedz się więcej: Kotwy chemiczne – właściwości i zastosowanie

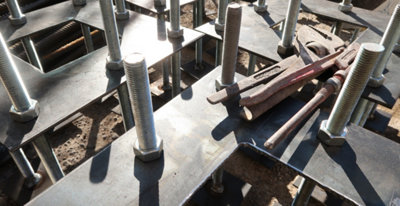

Kotwy do betonu

Jak wybrać odpowiednią kotwę?

Zanim dowiesz się, jak przebiega montaż kotew, jeszcze kilka słów o tym, jak dobrać odpowiednie łączenie, by tworzona konstrukcja była w pełni bezpieczna. Po pierwsze, gdy już zdecydujesz, na który rodzaj kotwy postawić, upewnij się, do jakiego rodzaju podłoża zostały wyprodukowane. Przy wyborze zwróć uwagę także na:

  • warunki podczas montażu (czy materiał bazowy jest suchy, zawilgocony, a może wypełniony wodą),
  • siła obciążeń, na które będzie wystawiona konstrukcja (warunki statyczne czy dynamiczne),
  • odległość od krawędzi i odstępy od poszczególnych kotew,
  • średnica otworu i rodzaj wiercenia,
  • w przypadku kotew chemicznych także czas wiązania,
  • głębokość zakotwienia.

Sprawdź także: Marki stalowe – rodzaje i zastosowanie

Montaż kotew w betonie

Kotwy to produkty specjalistyczne, w których dużą rolę odgrywają siły obciążeń – najlepiej więc montować je w oparciu o dokładne wyliczenia. Niektórzy producenci oferują swoim klientom dedykowane wsparcie w postaci infolinii czy nawet aplikacji służącej do wyliczeń technicznych, czyli doboru optymalnej głębokości zakotwiczenia, rodzajów i średnic prętów, a nawet podpowiedzi dotyczących rodzaju stali, z jakiej powinny być wykonane kotwy. Nie zawsze jednak masz możliwość skorzystania z pomocy specjalisty. Przy tworzeniu mniej skomplikowanych konstrukcji wystarczy instrukcja od producenta.

Do montażu kotew do betonu, przydadzą się:

  • wiertarka, np. udarowa;
  • dodatkowe końcówki;
  • dmuchawa lub puszka ze sprężonym powietrzem, by pozbyć się kurzu i resztek z wywierconego otworu (pozostałości mogą zmniejszyć głębokość zakotwiczenia i doprowadzić do zmniejszenia nośności konstrukcji).

Osadzenie kotwy w betonie zależy od jej rodzaju. O wiele trudniejszy jest montaż kotew chemicznych – przy nich wymagane jest bowiem zachowanie odpowiednich przerw technicznych pomiędzy osadzeniem elementu a jej końcowym obciążeniem. Ten rodzaj kotwy po umocowaniu musi wyschnąć i na ten czas dalsze prace należy wstrzymać. Chcesz mieć pewność, że wykonane połączenia konstrukcji będą bezpieczne? Zapoznaj się szczegółowo z instrukcją producenta lub skorzystaj z pomocy doświadczonego inżyniera.

Jak zabetonować kotwy?

To najczęstszy rodzaj montażu, który jest stosunkowo prosty. Wykop odpowiedniej głębokości dół, włóż kotwę i upewnij się, że została równo osadzona (np. za pomocą poziomicy), następnie zalej ją wcześniej przyszykowanym betonem – powinien sięgać do poziomu płaskownika). W kolejnym kroku wystarczy osadzić kantówkę pomiędzy płaskownikami kotwy i przykręcić ją wkrętami lub odpowiednimi śrubami z nakrętkami.

Przeczytaj również: Jakie rusztowanie wybrać?

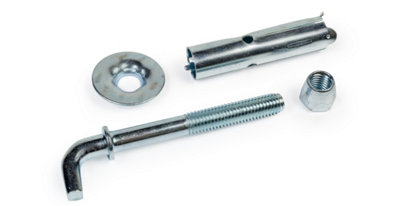

Montaż kotew do betonu

Kotwy do betonu – koszt

Cena kotwy do betonu zależy od rozmiaru i rodzaju elementu. Najczęściej można je kupić na sztuki, ale są także dostępne w zestawach od 4 do 25 sztuk i więcej. Dla przykładu pakiet czterech kotew stalowych o wymiarach 16x60 mm to koszt w granicach 16 zł. Kotwy chemiczne są zazwyczaj droższe, a ich cena zależy od rodzaju użytej żywicy. Najdroższe będą kotwy z dodatkiem żywicy uratonowo-metakrylowej, nieco tańsze – z domieszką żywicy iniekcyjnej.

Podsumowanie

Kotwy do betonu to kluczowe elementy zapewniające trwałość i bezpieczeństwo konstrukcji budowlanych. Wybierając odpowiedni rodzaj kotwy oraz prawidłowo ją montując, możesz być pewien solidności połączeń w swoim projekcie. Niezależnie od tego, czy planujesz montaż balustrady, instalację maszyn, czy budowę konstrukcji stalowej, kotwy do betonu są niezbędne. Jeśli szukasz wysokiej jakości kotew oraz fachowego doradztwa, odwiedź sklepy sieci Castorama. Znajdziesz tam szeroki wybór kotew mechanicznych i chemicznych oraz pomoc ekspertów, którzy pomogą Ci dokonać najlepszego wyboru.
